ENGINE  Manufacturer

  "消費税10%込み価格"で記載です。
KT100ヤマハエンジンページ詳細*************************
※2022年1月1日より SL カートミーティングの SL 認定クラスは
  KT100SEC(セル/クラッチ付き)が指定されてます。
 地域別の特別規定によりましてはKT100SDエンジンも使用できます

 レース主催者にご確認ください。
ヤマハ KT100SECエンジンページへリンク

----初めてのSECエンジンの方はフルセットで------
■KT100SECコンプリートキット希望小売価格(176000)193600円
  メーカー出荷現状の 販売金額は          税込み 182000円

  (KT100SEC+電装系パーツ、セルスターターパーツ)
 ・セルモーターと乾式クラッチを装備
 ・標準でSEC用ドライブスプロケットは10歯がつきます。
 ・ハンドルスイッチ ・スイッチステー
 ・バッテリー ・バッテリーケース ・スターターリレー
 ・各ハーネス類 ・取付ボルト類
 ・オーナーズサービスマニュアル付き

※エンジンを搭載時にシートとエンジンが干渉する場合、別に
 エンジンを外側にずらすオフセットプレートと、取付ボルト類が必要です

電装系部品お持ちの方はエンジン単体でご購入 (エンジン2台目の方)
■KT100SECエンジン単体      希望小売価格(156000)税込171600円
    メーカー出荷現状の 販売金額は         税込み 160000円

・セルモーターと乾式クラッチ、を装備したエンジン単体
 ・クラッチガード、オーナーズサービスマニュアル付き
 ・標準でSEC用ドライブスプロケットは219-10歯がついています。

クラッチ/セル/電装系部品を お持ちでベースエンジンが欲しい方
■KT100SECベースエンジン  希望小売価格(112000) 税込123200円
   メーカー出荷現状の 販売金額は           税込み 116500円

 (クラッチ/セル無しのベースエンジンです)
 ・クラッチ取り付けは専用工具が必要で、作業が必要です。
 ・オーナーズサービスマニュアル付きです。
  -----------------------
☆初めてのSECエンジンをフレームに組付けは、店内で講習と
 組付け指導、工具貸し出しもできます(金額は状況で変わります)

KT100SECエンジンのメンテナンス工具、消耗品
 ・ドライブスプロケットを交換する為の工具
    (トルクス用ピット
 ・ドライブスプロケ取付ボルト(サラキャップトルクスボルト)
 ・クラッチニードルベアリング用のグリス
 ・ネジロック剤
 ・ピストンを固定する AL ピストンロッキングTOOL
 (クラッチボディーホールド用クラッチレンチ(品番10270) 在庫無し)
 ・ドライブスプロケットを外れ難い場合は、工業用ドライヤ-で
    温めると軽いトルクで外れます。

☆当社はオイル、プラグ等消耗品を購入いただく場合、購入後の
アドバイスをさせて頂きますので ご安心してください。


☆SLレース規定(SLOカートスポーツ規定へリンク)
 (レース規定は、主催者等で変わる場合があります)
**************************************************
   2023年8月価格変更
KT用ヘッドガスケット(スキッシュ調整用)規則ページへ
品名
税込価格
ヘッドガスケット純正0.5mm 7ET-11181-10 242円
SLO調整用ヘッドガスケット0.05mm SL-1-005 220円
SLO調整用ヘッドガスケット 0.1mm SL-1-01 220円
SLO調整用ヘッドガスケット 0.2mm SL-1-02 220円
ベースガスケット 7YK-11351-00 308円
SLOヘッドスキッシュ測定用はんだφ3×400mm

キャブパッキンセット A 1392円

品番 品名(純正パーツは下記) 税込価格
738-14545-00 ダイヤフラムAメタリング 594円
738-14536-00 ガスケ ダイアメタリング 110円
738-14552-00 ダイヤフラム、サーキット 231円
738-14537-00 ガスケダイヤ サーキット 105円
738-14551-00 ダイヤフラム、ポンプ 242円
738-14553-00 ガスケ、ダイヤ ポンプ 110円

インナーパーツセットB標準で 655円
  (スプリングメタリング標準バネ付き)

インナーパーツセットBバネ銅で 693円
  (スプリングメタリングを銅タイプ付き)





スプリングは選択
してください。
品番 品名(純正パーツは下記) 税込価格
7EN-14538-00
バルブインレットニードル 418円
738-14547-00 レバー、メタリング 143円
738-14556-00
738-14556-10
738-14556-20
738-14556-30
スプリングメタリング24標準
スプリングメタリング18 銅
スプリングメタリング30 銅
スプリングメタリング43 銅
94円
132円
132円
132円

キャブO/H時の痛み時に交換するパーツ
品番 品名(純正パーツは下記) 税込価格
787-14561-00
Oリング 77円

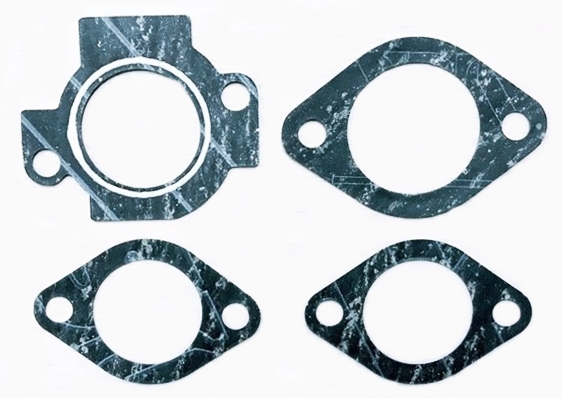

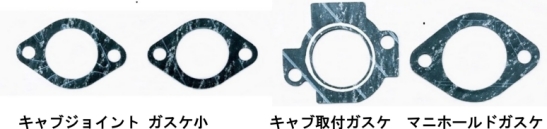

キャブ取り付けガスケットセットで1034円
品番 品名(純正パーツは下記) 税込価格
7YK-13566-00 キャブ取り付けガスケ小 2枚×253円=506円
7YT-13563-00 キャブ取り付けガスケ中 1枚 275円
7YA-13556-00 キャブ取り付けガスケ前 1枚 253円


ヤマハKT100用 ワルボロキャブ
    WB-3A         販売価格 12100円
キャブは予備でもって状況にあわせてお使いください

KT100マフラーASSY       販売金額  17540円

エンジン上O/Hに必要なパーツ 参考
品名(純正パーツは下記) 税込価格
ピストン(サイズ指定) 6336円
リング 3421円
ピン 968円
クリップ 2個×187円=374円
小端ベアリング 924円
ヘッドガスケット(アルミの場合) 242円
ベースガスケット 308円
排気ガスケット 792円
修正+ホーニング 7600円
O/Hをご自身でされる場合で上記合計は20965円です。


 **************************************************

キャブ詳細
キャブは組み方の微妙なバランスでパワーが変ります。
O/H途中で商品バラツキによるキャブの特性も分かります。
キャブパーツ C (2023年7月価格変更)
価格
ヤマハ
品番
画像
番号


キャブ
ジョイント19.8
ジョイント26
738-14577-00 2 シャフト、スロットル(ガタ注意) 825円
738-14568-00 3 スウイベル 165円
738-14557-00 4 リンク スプリング リテ-ニング 77円
738-14597-00 5 ワッシャー 77円
738-14546-00 6 バルブスロットル 143円
738-14557-10 7 リンク スプリング リテ-ニング 77円
7EN-14567-00 9 スクリュウ 121円
738-14555-00 10 スプリング スロツトル リタ-ン(折れ注意) 121円
738-14569-00 スクリーン、インレット 77円
738-14592-00 21 スクリューメタリングレバーピン 77円
738-14529-00 23 スクリューサーキットプレート 77円
738-14528-00 24 スクリューポンプカバー 77円
7YU1358609    ジョイントキャブφ14.5
7YA1358600 ジョイントキャブφ19.8
787-13586-01 ジョイントキャブφ26 1243円
7YA-13585-00 アルミジョイント(マニホールド) 4928円
787-14596-00 32 ワシャパッキンOリング用 77円
787-14561-00 33 Oリング (漏れ注意) 77円
738-14517-00 カバーメタリング ダイアフラム (蓋 ) 253円

 ~2008年後半までの乾式クラッチと
 2008年後半からの乾式クラッチは部品が変わります

2024 年~、現⾏ KT100SEC に装着されているクラッチ
(SL-10841-C)のみが使⽤できる。
旧 SL クラッチ(SLCLC)の使用は認めない。

※SLレースに出られる方は規定をご確認ください。
 SLクラッチ部品詳細 詳細ページへリンク


     KART21トップページへ

KTエンジンで困った時は御相談してください、KT-100SECは細かな
ノウハウがたくさんあります。
貴方の楽しいカートライフを応援致します。
