レーシングカート用ボルト、ナット類
レーシングカートは過酷な条件で使用されるためボルトの強度が必要です、
安全のためにも定期的にボルト、ナット類を交換して下さい。
注意：このページ記載のクロモリ材料の黒色ボルトは高強度ですが、錆びやすいです。
　　　　、CRC等で、メンテナンスをしてください。
　　　　錆に強いボルトを希望の場合は。カートメーカー純正のボルトの種類と長さをご指定してください。
　　　　　”消費税10％込み金額表示です”
■トルクスボルト(クラッチドラム＆スプロケ部）■工具
種類　サイズ　（強化ボルト） 個数　金額
トルクスボルトと工具 （現在KT100SECエンジンはトルクスタイプになっています）
ＫＴ100ＳＥＣ　ＳＬクラッチギヤーの
取付ｻﾗ六角ボルトを交換する工具

トルクス サラキャップボルト
Ｍ5×10mm　★★★★★

　（画像はねじロックが塗られてません）		  1個　110円
 トルクス サラキャップボルト
　ねじロック付Ｍ5×10mm
ネジロックが標準で処理されるタイプです。
SLクラッチ等のスプロケットと
クラッチドラムを止るボルト(材質:SCM435）
六角穴付ボルトが付いてる場合、締付時
ボルトの六角部、工具も壊れやすい為
トルクスタイプのボルトに交換推奨です。
脱着には専用工具が必要です
外れにくい時は、無理に外さないでドライヤーで
適度な熱を加えることを推奨です。
（ＳＬギヤー部締付参考値　：　10 N・m）
締め付けは専用工具が必要です　
トルクスM5サラキャップボルト締付
Lレンチ工具　★★★★
　		 1本　

1200円		 Wiha L型 トルクスレンチ　T25ｻｲｽﾞ
全長163mm首下長33mm

クラッチ付ドライブスプロケを止めるボルトを
トルクス専用工具です。
ボルトの頭がなめ難く確実に締付できる
（ドイツのＴＯＰﾒｰｶｰ　ビーハ Wiha製品）
※締付力は各メーカーのマニュアル参照
(本体は4.7㎜の六角形状で撓み強度が高いです)

ピットをネジで固定できます。
（ピット交換が可能(*^^*)
  1本　

1680円

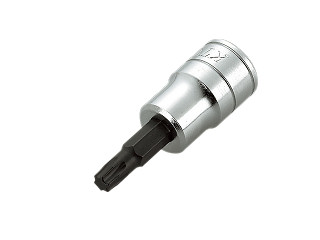

 ＫＴＣ　 トルクスソケット9.5角 T25ｻｲｽﾞ
　（差し込み9.5　T25ｻｲｽﾞ用）
クラッチ付きスプロケを止めるボルト脱着工具
（※トルクスタイプのボルト用工具です）
ＫＴＣ品番：BT3-T25S
（ＫＴ100ＳＥＣ、Ｘ30エンジン等にご使用）
お持ちのラチェット工具の先に
取付て使用する工具です。
（トルクレンチで締付力を管理推奨）
エンジンによっては違うボルトを
　使用していますのでご注意ください。

非常に丈夫なメーカー（Wara）
　（ドイツの一流工具専門企業）		 1本　

1850円		 Weraソケットビットtorx　9.5角 T25ｻｲｽﾞ
　（差し込み9.5各　T25ｻｲｽﾞ用）
工具の先をボルトに差し込む時は、きつくて
少し使いにくいです。
ボルトのバラツキによりますが
※強く押し込んだり叩かないと入り難いので注意
　ボルト工具差し込み部分ににガタが出ていても、
　なめ難いのが特徴。
※クラッチギヤーが外れ難い時は、ヒートガン等で温めてから脱着してください。

　■ナイロンナット　レーシングカート用緩止めナイロン付きナット(税込価格）
サイズ、種類 税込金額 10個セット 　(ﾒｯｷ)
ＮＭ4 ナット 20円 150円 スパナ幅7ｍｍ
ＮＭ5 厚ナット 25円 200円 スパナ幅8ｍｍ　　高6mm
ＮＭ6 薄ナット 30円 250円 スパナ幅10ｍｍ　 高6mm　
厚ナット スパナ幅10ｍｍ 　高8mm
ＮＭ8 薄ナット 40円 350円 スパナ幅13ｍｍ 　高8mm
厚ナット スパナ幅13ｍｍ　高10mm
ＮＭ10    薄ナット 60円 550円 スパナ幅17ｍｍ　高10mm
座付ＮＭ6　 40円 350円 高8mm  下部が広くワッシャ一体
緩み止もついて作業も早い
座付ＮＭ8 50円 450円 高10mm
　■メッキナット　　　　　一般的なメッキナットです。
サイズ、種類 単価金額 10個セット 便利なチャック付き袋入り
Ｍ6 10円 100円 ペタル部分、ブレーキロット部分
Ｍ8 15円 150円 ＫＴｴｷﾊﾟｲ部分
Ｍ10 20円 200円 シートステー部スペーサー代わりにも
　重要部分特殊ナット　レーシングカートの安心な専用ナットです。
サイズ、種類 単価金額 10個セット 便利なチャック付き袋入り
Ｍ6　かしめタイプ 52円 520円 熱の持つ　ブレーキ板に最適
M8ホイルハブロックナット 198円 1980円 ホイル専用で軽い
※注記　カシメナットは新品使用時はインパクトは使用しないで必ず手で締め付けてください
ＦＭ10フランジナット 50円 500円 リヤーバンパーゴム部分滑り止めに
ナックルナット
　M14 P1.5		 165円 (汎用）　純正は別途金額です　

ワッシャ　メッキタイプ（φ内径寸法は、表示より少し大きいです）
　　　　　　　　　　　 （大きさは入荷のロットで多少ばらつきがあります)
　　ボルト長さは、ナット頭から2ｍｍ以上出る長さを選ぶと安心
サイズ　内径×外形 単価金額 20枚セット 使用部分
φ5用　ワッシャ 5円 100円 トニー系ﾌブレーキ板取付部
φ5用バネワッシャ 5円 100円 トニー系ﾌブレーキ板取付部
φ6用　ワッシャ 5円 100円 締め付け面を傷めないために
φ6用 バネワッシャ 5円 100円 緩み止めに
φ6用×18.5mm大ワッシャ　 15円 250円 　外形は約18～19ｍｍ
φ6用×22mm大ワッシャ 15円 250円 大きい外形は　ｶｳﾙ、ﾊﾟﾈﾙを傷めない
φ8用×18mmワッシャ 15円 250円 Ｍ8用　一般サイズ
φ8用バネワッシャ 8円 150円 緩み止めに
φ11×32mm大ワッシャ 40円 600円 Ｍ10用チャンバー受
　特殊ワッシャ（内径φ8は、M8のボルト用の意味でφ8mmより少し大きいです）
内径×外形×厚さ 単価金額 6枚セット 使用部分
φ8用×12×1.8mm 11円  66円  ホイルハブ用　ＴＯ純正
φ8用×13×ｔ1mm 55円 330円 ホイル、エンジンﾏｳﾝﾄ等に
φ8用×14×t1.5mm 55円 330円 ホイル、エンジンﾏｳﾝﾄ等に
φ8用×φ14.6×ｔ2mm 25円 150円
φ8用×15×3mm（ﾋﾞﾚﾙ） 165円 990円 ホイル用痛止め削出し
φ8用×20mmワッシャ厚3㎜ 55円 330円 厚ワッシャで調整、強度が必要時に
　ローゼット　（φ寸法は、M○のボルト用の意味でφ表示より少し大きいです）
内径 単価金額 10枚セット 概要
メッキローゼットΦ6 70円 700円 シルバー(外形16φで小さいです)
メッキローゼットΦ8 100円 1000円 シルバー(外形22φで小さいです)
アルミローゼットΦ6 264円 2640円 シルバー TO/KO
アルミローゼットΦ10 円 シルバー TO/KO

※ボルトは機種名、年式でご注文頂いても、合わない場合が有りますので
　必ずボルト種類、ネジﾞ部太さ、長さでご注文してください。
（但し、現行フレームでの純正ボルト希望の方は、各メーカーサイト品番でご注文ください）

このページ記載の クロモリ（ＳＣＭ435）材料の黒色ボルトは強度が強いですが、錆びやすいです！
　　（錆難いボルトをご希望の方は、フレームメーカー純正のボルトを指定してください。）

六角強化ボルト　フロアーパネル、スプロケ用（機種で変わりますので、形状、長さはご確認ください）
★★★★★　ネジ太さ６mm×ネジ長さ20mm/六角部分（スパナ幅)10mm
　ＳＣＭ材料(強度10.9)
サイズ 長さＬ
 1個金額 ８個セット 取り付け部分　　（参考）　
Ｍ6
クロモリ		 20mm 60円 480円 スプロケ取付、フロアーパネル取付に
25mm 70円 560円
　”ﾌﾛｱｰﾊﾟﾈﾙ”に使用時は純正品を六角ボルトに変えて下から取付で底を擦っても安心！
（ボルト長さ、は機種、部品の厚みで変わります（記載は参考です、長さをご指定してください）
ボルト長さ選択参考例）　合計以上のﾎﾞﾙﾄ長さを、状況に合わせてお選びください。
　ﾌﾚｰﾑﾍﾞﾛ厚約3.5位　＋　ﾜｯｼｬ2枚で厚2～3＋Fﾊﾟﾈﾙ3＋ﾊﾟﾈﾙｺﾞﾑ3～5＋薄ﾅｯﾄ6
 Fパネルに六角ボルト20mmセット 208円 1660円 (ﾜｯｼｬ、ﾅｯﾄ種類は変更できます）
（六角ボルト20mm＋ワッシャφ19とφ22で2枚＋薄ナット＋パネルゴム赤）を各1個がセット
Fパネルに六角ボルト25mmセット  218円 1740円 (ﾜｯｼｬ、ﾅｯﾄ種類は変更できます）
（六角ボルト25mm＋ワッシャφ19とφ22で2枚＋厚ナット＋パネルゴム赤）を各1個がセット

フロアーパネル等(消費税込み価格）　（機種で変わりますので、形状、長さはご確認ください）
　※クロモリ材料の黒ボルトは高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
　　サラボルト黒　長さとは、ボルト本体全長さです。
種類 全長Ｌ 単価 10個セット  概要(予備も含て10個セット）
皿キャップ
ボルト黒Ｍ６		 20mm 40円 350円 頭～下まで長さ　薄ナット時
25mm 50円 450円 頭～下まで長さ　厚ナット時
ワッシャ穴６用 普通 5円 50円
ワッシャ穴６用 外形19 15円 150円
ワッシャ穴６用 外形22 15円 150円
NM６ナイロンナット 30円 250円 薄、厚タイプ有
パネルゴムφ19.6赤 88円 880円
パネルゴムビレル純正
アルミローゼットΦ6 264円 2640円 シルバー6mm用
各種組み合わせはできます。ソノタ色付きローゼットも取寄せます。
フレームによってパネルの締め具合でのセットは、変わります、
ゴム類、ボルト、ナットは、痛んだら交換してセットアップ、
パネルボルトの取り付けは反対にして下から取り付けるとボルトが
下に出ない分痛みにくいよ(^_-)-☆。
フランジボタンボルトは、頭の高さが低く、幅が広いです。
　　用途に合わせてお試しください。
  ①リヤースプロケットを止めるボルトに最適
　頭が薄くチェーンカバー等と干渉しにくい
　薄ﾅｯﾄ使用は30㎜位/厚ﾅｯﾄ使用は25mm位
②ﾁｪｰﾝｶﾞｰﾄﾞ用ﾎﾞﾙﾄにも最適（5mm長くして調整幅が増
　　⇒頭が低いので、接触し難く、幅が広く傷みにくい。
フランジボタンボルト
M6×20mm首下長さ
強度1040N/mm2
頭高さ3.3mm
頭幅13.6mm		 60円
 10本　600円
頭厚み3.1mm
フランジボタンボルト
M6×25mm首下長さ		 70円 10本　700円
　　　(^^♪

各用途別ﾎﾞﾙﾄ長さは参考にきさいしてますが、機種等で変わりますので
お持ちのカートに適切な長さを、ご確認の上御注文してください。

キャップボルト クロモリ　　6角穴付 黒色　クロモリ材料なので　高強度なボルトです。
※クロモリ材料（黒）は高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
ｷｬｯﾌﾟﾎﾞﾙﾄ
 ※ｻｲｽﾞはネジ太さ
頭は六角ﾚﾝﾁで廻す
長さは首下の長さ		 ボタンキャップボルトの形状画像
サイズ 長さＬ 金額 １０個セット 取り付け部分　　（参考）
Ｍ3 10mmﾒｯｷ 40円 300円 TOﾅｯｸﾙｱｼﾞｬｽﾀｰ部分
Ｍ4 8mm 20円 150円
Ｍ5
ボタン
 25mm 30円 250円
35mm 40円 350円
40mm 50円 450円
M5 20mmﾒｯｷ 30円 250円
30mm 30円 250円
35mm 35円 300円
40mm 40円 350円
60mm 120円 1100円
70mm 140円 1300円
75mm 150円 1400円
Ｍ6
ボタン		 55mmﾒｯｷ
タイプ		 200円 １８００円 KT100Sキャブ取付ボルトに使用時
※メッキ処理で色はメッキ色です。
Ｍ6 10mm 20円 150円
12mmﾒｯｷ 30円 250円
15mm 30円 250円
20mmﾒｯｷ
 40円 350円 スプロケ取付部　クロモリ メッキ処理
25mm 50円 450円 ペタル位置あわせ　
30mm 60円 550円 サイドﾊﾞﾝﾊﾟｰボルト（はめ込みタイプ）
35mmﾒｯｷ 70円 650円
40mmﾒｯｷ 80円 750円 ゼッケンバンド部分
45mmﾒｯｷ 90円 850円
50mm 100円 950円
55mm
 110円 1000円
60mm 120円 1100円
70mm 140円 1300円 PRDキャブ取り付けボルトに使用時
75mm 150円 1400円 KT100Ｊ、取付ボルトに使用時
カートの種類によって長さは変わってきますので、ご参考にしてください。
キャップボルト クロモリ 　(6角穴付 黒色　クロモリ材料なので　高強度なボルトです。）
サイズ 長さ 金額 １０個セット 取り付け部分　　（参考）
 Ｍ8 18mm 40円  350円 オフセットプレート
20mm 40円 350円 リヤーホイル　/　オフセットプレート　
22mm 50円 450円 エンジンマウント（穴加工で変わる）
25mm 50円 450円 エンジンマウント　/　スタビライザー
30mm 60円 550円
35mm 70円 650円 ハブ類
40mm 80円 750円 ハブ類
５本セット シート部分（取り付け方による 参考)
45mm 90円 400円
50mm 100円 450円
55ｍｍ 110円 500円
60ｍｍ 120円 550円
65ｍｍ 130円 600円
70ｍｍ 140円 650円
５本セット ナックル取り付けボルト　（参考）
75mm 150円 700円
80mm 160円 750円
85mm 170円 800円
90mm 180円 850円
95mm 190円 900円
M10 長さ 金額 ５本セット マウントにより変わります　（参考）
30mm 80円 350円 リヤーシャフトホルダー部
35mm 90円 400円 マウント押さえボルト
40mm 100円 450円 マウント押さえボルト
45mm 110円 500円 マウント押さえボルト
50mm 120円 550円 マウント押さえボルト
キャップボルト長さはボルトの首下長さです。
※クロモリ材料の黒ボルトは高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
六角ボルト クロモリ　　黒色　（ＳＣＭ435材料）
※クロモリ材料（黒）は高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
ネジ径
 長さ 金額
　
六角ボルト　Ｍ8    25mm 50円
30mm 60円
35mm 70円
40mm  80円
45mm  90円
50mm  100円
55mm  110円
75mm(全ネジ）   200円
　　
六角ボルト　Ｍ10　　チャンバー受け （ブッシュ10ｍｍ使用時)　
ネジ径  長さ 1個 金額 概要　(長さは参考です）
Ｍ10 35mm 90円 全ネジ強度区分１０．９で強化タイプ
45mm 110円
六角ボルト　Ｍ10　　（　リヤーバンパー用　）
ネジ径 長さ 1個 金額 　　概要　ｿﾉﾀｻｲｽﾞもＯＫ
Ｍ10 120mm 450円 全ネジ強度区分１０．９で強化タイプ
130mm 759円 全ネジ強度区分８､８　トニーRﾊﾞﾝﾊﾟｰ純正
　（純正品は、錆に強いです）
130mm 760円 ★★★★全ネジ強度区分10.9で強化タイプ
リヤーバンパー用、フランジナット（ゴムを傷めずすべりにくいタイプ）
FM10 Ｍ10 50円 ★★★★フランジ部分にキザミ滑防止付
ﾌﾚｰﾑ内部に着くナット使用時のネジが締まりにくい、ゴムが傷むのを解消
 -------------------
リヤーバンパーゴムブッシュ
フレーム ゴム径参考 金額 長さ　（切って短くすることはできます。）
機種で変わる
２８φ用 ２３．９φ ゴム径はメーカー、年式で多少変わります。
ゴムﾌﾞｯｼｭの長さは、※メーカー、年式で変わります
金額も機種によって値段が、変わります
３０φ用 ２５．７φ
３２φ用 ２７．８φ

六角穴付細目ボルト　(旧の国産ヤマハエンジンマウント向け)
Ｍ10細目ピッチ 30mm 250円 細目ピッチボルトP1.25
（一般的には使っていません）
40mm
昔のＲＣ100ﾌﾚｰﾑに使われたエンジンマウントの細目ピッチの特殊ﾎﾞﾙﾄ
　強度があり、緩みにくい良いボルトです。

　イモネジ（六角穴付き止めネジ）　リヤーシャフトベアリングﾞ部分用
ネジ系 種類 金額 概要
Ｍ8 細目 110円 Ｐ１　ﾈｼﾞの外形が Φ8mm
Ｍ6 細目 110円 Ｐ０．７５　ﾈｼﾞの外形が Φ6mm
Ｍ6 並目 110円 Ｐ１
P1とは5mm間ﾎﾞﾙﾄに山数が5山、6ｍｍ間のﾎﾞﾙﾄは山数6個
P0.75とは３mmで4山、4.5mmで6山、7.5mmで10山です。
　※ご自身のネジピッチをご確認ください。


サラ キャップクロモリボルト　
（6角穴付クロムモリブデン鋼で黒色の強化ボルトです）
※クロモリ材料（黒）は高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
サラキャップボルトの長さはサラ頭～ボルト先までの長さ表示

※色 ： 黒色のボルトです。(画像は形状がわかりやすいよう色を変えてます。
サイズ 長さ 金額 10個セット 使用部分　　（強化ボルト）　　
Ｍ5 10mm 30円 300円 ＳＥＣギヤー取付部(ネジロック推奨）
25mm 40円 400円 トニーベノックスハンドル部（+スペーサ）
35mm 50円 450円 ハンドルスペーサー10ｍｍ
40mm 60円 550円 ハンドルスペーサー15ｍｍ
45mm 70円 650円 ハンドルスペーサー20ｍｍ
50mm 80円 750円 ハンドルスペーサー25ｍｍ
Ｍ6 20mm 40円 350円 フロアーパネル薄ナット使用時長さ
25mm 50円 450円 パネル厚ナット、　ハンドル薄ナット時
30mm 60円 550円 ハンドル取り付け部分（長い目で安心）
ハンドル厚み4ｍｍ+ｻﾗﾛｰｾﾞｯﾄ3～4ｍｍ
+ﾎﾞｽ部分厚8ｍｍ±2位（機種で変わる)
+薄ナット使用時6ｍｍ～厚ナット8ｍｍ
+ハンドルにスペーサー追加厚さ
貴方のカート格長さを調べてお選びください
35mm 70円 650円
40mm 80円 750円
45mm 90円 850円
50mm 100円 950円
55mm 110円 １000円
60mm 120円 1100円
ボルト長さは、ナット頭から2ｍｍ以上出る長さを選ぶと安心　　!(^^)!
　　　
サラ キャップクロモリボルト　
（6角穴付クロムモリブデン鋼で黒色の強化ボルトです）
※クロモリ材料（黒）は高強度ですが、錆びやすいので、CRC等でメンテナンスをしてください。
注記、サラキャップボルトの長さは、サラ頭～ボルト先までの長さです。
ナックルを止めるボルトは安全のためネジ部分は3ｍｍ以上出るように推奨します。
シートは雨のレースでシメ加減で調整したりする場合は長めを使用すると便利です。
メッキはクロモリボルトにメッキ処理をして錆に強くしたタイプです。
サイズ 長さ 金額 6本セット 使用部分　ナックル　シート、に使用
 Ｍ8

ｸﾛﾓﾘ		 22mm 50円 280円 標準シート上部用
参考：シート取り付けでナットから出るねじ部分の量でお選びください。
25mm 50円 280円 標準シート上部で厚ナット使用時長さ
30mm 60円 340円 標準シート、スペーサー　5ｍｍ厚長さ
35mm 70円 400円 標準シート、スペーサー10ｍｍ厚長さ
40mm 80円 450円 ナックル部分/シートスペーサー15ｍｍ
45mm 90円 500円 ナックル部分　（カラーの厚さによる）
ｼｰﾄｳｴｲﾄ厚（20±4）+薄ﾅｯﾄ8+Ｗ2+ｼｰﾄ3+ﾛｾﾞｯﾄ（6～4）＝40～45ｍｍ位です
長さ 金額 4本セット
50ｍｍ 100円 380円 シートブッシュ　25ｍｍ使用時
55ｍｍ 110円 400円
60ｍｍ 120円 450円
65ｍｍ 130円 500円
70ｍｍ 140円 520円


ボルト長さの使用部分と違う場合がありますので、貴方のカートと確認の上ご注文ください
フレーム機種、年式、使用ナットの高さによって、選択するボルト長さは変わります
製作途中です、年式、年度途中変更により変わっている場合があります。
TO/はトニーカート 　KO/はコスミックカート

レーシングカートの特に重要な点検、交換、ボルトナットは下記です。

ナックル部分のキングピンボルト、ナイロンナット。（駆動部分は必ず点検してください)
フロントホイル締め付けナイロンナット
リヤーホイル締め付けボルトＯＲナット（ナイロンとカシメタイプがあります。)
ブレーキ周りの締め付けボルト、ナット（ナイロンとカシメタイプがあります。)

レーシングカートのボルト、ナットはKART21に御相談してください
